Luxman E-07, previo de phono

Nota de Prensa

La función de un amplificador ecualizador de fono es amplificar con precisión y cuidado los matices emocionales de la música detectados por la cápsula de fono del disco y pasarlos al amplificador de la siguiente etapa.

Compatible con varios entornos de reproducción analógica, incluidas conexiones balanceadas para cápsula MC
El E-07 presenta un chasis delgado diseñado para coincidir con la anchura de los amplificadores independientes y los amplificadores integrados de LUXMAN, complementado con un panel frontal de acabado blanco granallado para dar coherencia al diseño. Incorpora el rendimiento y las diversas funciones necesarias para un moderno amplificador ecualizador de fono, mejorando el disfrute de la reproducción analógica profunda. Nuestro transformador elevador para cápsulas MC de nuevo desarrollo utiliza un núcleo de superpermanencia con una gran capacidad de respuesta a las señales pequeñas. Consta de dos unidades independientes para cada canal y ganancia baja/alta, lo que permite una selección óptima del transformador en función del grupo de impedancia elegido. Además, admite entradas balanceadas que pueden recibir señales diferenciales de cápsula MC sin pérdida de energía de salida, lo que mejora la separación estéreo izquierda-derecha y la localización de la imagen. Las opciones de entrada incluyen un par balanceado (XLR) y dos pares no balanceados (RCA), lo que permite construir entornos de reproducción analógica versátiles mediante la conexión con diversos dispositivos amplificadores.

Amplificador ecualizador de fono de estado sólido y alta calidad de tipo NF
Dado que los amplificadores ecualizadores de fono deben manejar diminutas tensiones de señal de audio generadas por productos de audio analógicos, el E-07 destaca por la aplicación de la amplia experiencia y conocimientos de LUXMAN en tecnología de circuitos amplificadores. Esta unidad presenta una alta relación S/N, una curva RIAA compatible con MM/MC y transistores de tipo NF de alta calidad, utilizando un diseño de circuito de bajo ruido, conseguido poniendo en paralelo cuatro FET individuales en la etapa primaria. Este amplificador de fono incorpora componentes cuidadosamente seleccionados y priorizados para una calidad de audio suprema; incluyendo componentes de gama alta, originales y desarrollados a medida, todos los cuales han sido sometidos a exhaustivas pruebas de escucha, dando como resultado un sonido rico y dinámico, digno de la aprobación de LUXMAN. El chasis, un elemento crucial que influye en la calidad del sonido y las características tonales, emplea una estructura de chasis sin bucles que aísla la fuente de alimentación de las secciones del amplificador, al tiempo que minimiza la impedancia de tierra generada por las corrientes del chasis. Además, el cable OFC, utilizado para todo el cableado interno, tiene un apantallamiento preciso envuelto en espiral y núcleos de cobre puro sin chapar para garantizar una transmisión natural de la señal y claridad. El diseño cuenta con una entrada de CA invertida chapada en oro que soporta el gran peso del cable IEC a través de los terminales, lo que mejora aún más los elementos esenciales necesarios para una reproducción analógica óptima.

Ajuste preciso de la carga para un rendimiento óptimo del cartucho
El E-07 incorpora un selector de impedancia de carga giratorio de seis posiciones para cápsula MC (4,7/10/40/100/300/1kΩ) en el panel frontal. El panel trasero tiene conmutadores selectores de impedancia de carga para cartuchos MM (34/47/56/100kΩ), así como conmutadores selectores de capacitancia de carga (0/100/220/320pF). Esto permite realizar ajustes más precisos para maximizar al máximo la calidad del sonido en una amplia gama de tipos de cartuchos de fono.

Transformador de potencia de gran capacidad con filtrado independiente
El E-07 incorpora un total de tres robustos transformadores de potencia, configurados de forma independiente para los circuitos de procesamiento de audio izquierdo y derecho, así como un transformador independiente para los indicadores y los circuitos de accionamiento de relés. Este diseño crea un entorno de alimentación ideal en el que las fluctuaciones de carga de cada bloque de circuitos no interfieren entre sí. Además, está equipado con una excelente regulación independiente de la fuente de alimentación que proporciona un suministro de corriente extremadamente estable, gracias a nuestros condensadores de bloque de gran valor y calidad de amplificador de potencia (10.000μF x 5).

Grandes terminales de conexión a tierra independientes de latón para cada entrada
Para el E-07, hemos introducido grandes terminales de tierra mecanizados en latón macizo con un acabado chapado en oro. Cada terminal de entrada (Desequilibrado 1, Desequilibrado 2 y Equilibrado 1) está equipado con un terminal de tierra de fono dedicado conectado al punto de referencia de ese circuito, junto con un terminal de tierra de bastidor tradicional conectado al chasis principal, para un total de cuatro terminales. Esto garantiza la seguridad de las conexiones de los cables de tierra y minimiza la aparición de zumbidos, ruidos y otras interferencias.

Variedad de funciones para mayor comodidad
El E-07 incorpora una función de articulador que anula la magnetización del cartucho y el transformador MC utilizando la corriente de señal del disco que se está reproduciendo. LUXMAN ha añadido un interruptor de corte de graves que suprime la inestabilidad del woofer cortando los ruidos de baja frecuencia causados a menudo por discos deformados. El conmutador de modo mono ofrece una cómoda reproducción de discos mono y un conmutador de inversión de fase en el panel frontal invierte la fase de las salidas balanceadas según el equipo conectado al lado.

Estructura de conexión a tierra de baja impedancia
En el E-07, para mejorar la estabilidad de transmisión en circuitos que manejan señales diminutas, desarrollamos una estructura de conexión a tierra en forma de pétalo (PGS) que consolida el punto de referencia de señal de cada circuito en una única ubicación. Unas placas de acero ultragruesas conectan la toma de tierra en un patrón radial a cada sección a una distancia idéntica de baja impedancia y uniforme. Además, se ha adoptado el exclusivo patrón redondeado de trazado de PCB de LUXMAN para permitir una transmisión suave de la corriente, diseñado cuidadosamente para facilitar el flujo natural de las señales musicales.

Base de chasis ultragruesa y muy rígida con control exhaustivo de las vibraciones

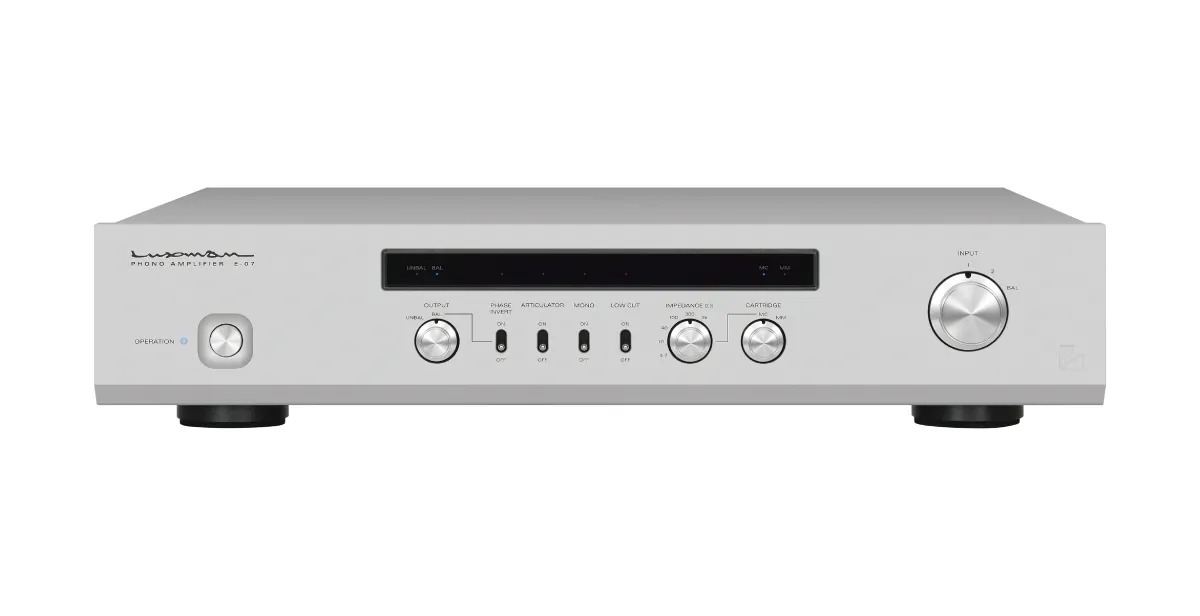

El chasis de aluminio E-07, delgado y de tamaño completo, cuenta con un hermoso panel frontal con acabado blanco granallado, equipado con una variedad de interruptores de palanca y giratorios y una delgada ventana de visualización. La parte inferior del chasis está formada por dos placas de cobre ultragruesas (con un grosor total de 3,6 mm) apiladas, lo que aumenta la masa del suelo, baja el centro de gravedad y mejora la rigidez del chasis. Además, se han instalado pies aislantes de hierro fundido con gradiente de densidad para aislar la unidad de vibraciones no deseadas durante la reproducción de música.
